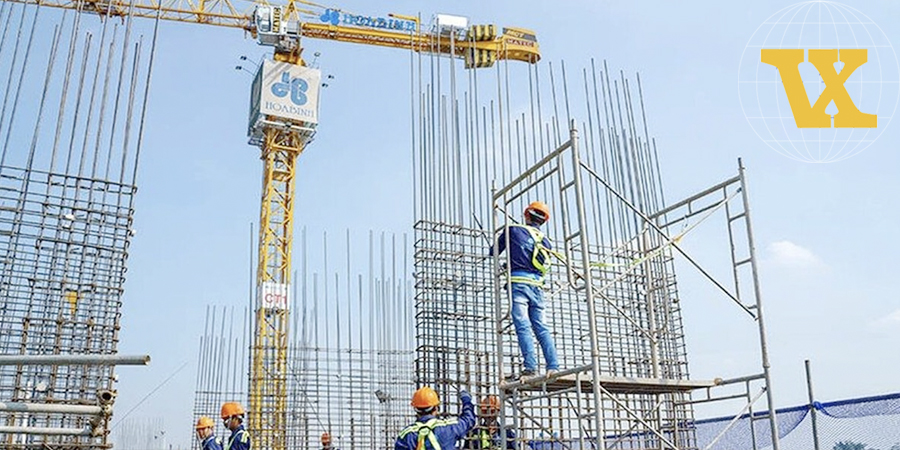

Trong thi công xây dựng, giàn giáo đóng vai trò nâng đỡ con người và vật liệu trên cao. Nếu tính toán sai tải trọng, hậu quả có thể rất nghiêm trọng:
Sập giàn giáo
Tai nạn lao động
Thiệt hại tài sản
Chậm tiến độ thi công
👉 Vì vậy, tính tải trọng giàn giáo chính xác là yêu cầu bắt buộc đối với mọi nhà thầu.
Hiểu và áp dụng đúng cách tính tải trọng giàn giáo không chỉ là yêu cầu bắt buộc theo Tiêu chuẩn Quốc gia TCVN 13662:2023 (hệ số an toàn là 4), mà còn là trách nhiệm đạo đức của mỗi nhà thầu đối với sự an toàn của người lao động. Bài viết này, từ góc nhìn của đơn vị sản xuất thiết bị xây dựng chính hãng Công Ty TNHH Giàn Giáo Việt Xô, sẽ cung cấp một hướng dẫn chi tiết, dễ hiểu về các loại tải trọng và phương pháp tính toán chính xác.
Trước khi đi vào tính toán, nhà thầu cần nắm rõ các loại tải trọng khác nhau tác động lên hệ thống giàn giáo. Việc phân loại chính xác là bước đầu tiên để có một bài toán tải trọng hoàn chỉnh.
Đây là loại tải trọng cố định, bao gồm:
Trọng lượng bản thân giàn giáo: Khối lượng của tất cả các cấu kiện như khung, thanh giằng, sàn thao tác, kích tăng, phụ kiện...
Trọng lượng công nhân: Thường tính trung bình 75 kg/người cộng với 25 kg dụng cụ.
Trọng lượng vật liệu thi công: Gạch, xi măng, cốp pha, cốt thép... được đặt trên sàn công tác.
Trọng lượng thiết bị: Máy móc, dụng cụ thi công đặt trên giàn giáo.
Là tải trọng thay đổi trong quá trình thi công, gây ra các tác động không ổn định lên hệ thống:
Lực từ người và máy móc di chuyển: Bước đi của công nhân, sự rung lắc từ máy trộn, máy đầm...
Lực va đập: Khi nâng hạ vật liệu, xếp dỡ hàng hóa.
Tác động của gió: Tải trọng gió có thể gây ra lực ngang rất lớn, đặc biệt ở các công trình cao tầng.
Ảnh hưởng của động đất (nếu có): Theo yêu cầu thiết kế đặc biệt cho từng khu vực.
Theo các tiêu chuẩn thông thường, tải trọng công tác (hoạt tải) được chia thành 4 loại chính dựa trên mật độ tải trọng trên mỗi mét vuông sàn (kg/m²):
Tải trọng nhẹ: 125 kg/m² – cho người và dụng cụ lao động thông thường.
Tải trọng trung bình: 250 kg/m² – áp dụng cho các công việc như xây, trát, ốp tường.
Tải trọng nặng: 375 kg/m² – dành cho xây gạch, đá và vật liệu nặng khác.
Tải trọng đặc biệt: Được tính riêng theo yêu cầu kỹ thuật của từng công trình.
Với giàn giáo nêm hiện đại, cần xem xét thêm các yếu tố sau:
Chất liệu thép: Thép cường độ cao Q345/S355 có khả năng chịu lực tốt hơn nhiều so với thép thông thường.
Kích thước thành phần: Ống tiêu chuẩn Ø48.3 mm với độ dày thành 3.2 mm đáp ứng khả năng chịu tải tối đa.
Cấu hình: Khoảng cách vịnh (bay) nhỏ hơn sẽ tăng khả năng chịu tải. Chiều cao giàn giáo tăng dẫn đến khả năng chịu tải giảm do nguy cơ mất ổn định và lắc ngang.
Việc tính toán chính thức nên được thực hiện bởi kỹ sư kết cấu có chuyên môn, sử dụng các phần mềm chuyên dụng. Tuy nhiên, các nhà thầu cần nắm các công thức cơ bản để kiểm tra sơ bộ và hiểu rõ nguyên lý.
Tổng tải trọng = Tải trọng bản thân + Tải trọng người + Tải trọng vật liệu + Hệ số an toàn
Chi tiết:
1. Tải trọng bản thân
Trọng lượng khung giàn giáo
Phụ kiện
2. Tải trọng công nhân
Trung bình: 70 – 100 kg/người
3. Tải trọng vật liệu
Xi măng
Gạch
Thép
4. Hệ số an toàn
Thường từ 1.2 – 1.5 lần tải trọng thực tế
Tải trọng tổng cộng sẽ được phân bố xuống các cấu kiện riêng lẻ, đặc biệt là các thanh chống đứng và chân đế.
Tải trọng lên mỗi thanh chống đứng: Lấy tổng tải trọng khu vực chia cho số lượng thanh chống đứng trong khu vực đó.
Tải trọng lên các thanh giằng ngang và giằng chéo: Các bộ phận này chủ yếu chịu tải ngang và lực cắt, giúp ổn định toàn bộ hệ thống. Việc tính toán lực tác động lên chúng phức tạp hơn và phụ thuộc vào cấu trúc hình học.
Theo yêu cầu của TCVN 13662:2023, yếu tố an toàn khi thiết kế tải trọng cho giàn giáo phải là hệ số 4. Điều này có nghĩa:
Khả năng chịu tải thiết kế tối thiểu = (Tải trọng tính toán lớn nhất công trình yêu cầu) × 4
Hệ số an toàn cao này được áp dụng để dự phòng cho các sai số trong tính toán, sự không đồng nhất của vật liệu, các tác động bất ngờ (như gió giật mạnh, va đập), và sự hao mòn của thiết bị trong quá trình sử dụng. Không được phép giảm hệ số an toàn này vì bất kỳ lý do gì.
Dưới đây là các giá trị sức chịu tải tham khảo từ các bài kiểm định và tiêu chuẩn quốc tế.
Theo kết quả kiểm định từ Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 3 (QUATEST 3), giàn giáo khung kích thước 1.7m x 1.25m đã vượt qua các thử nghiệm với tải trọng lớn:
Thử nghiệm với tải trọng 3.300 kg (33 kN) trong 30 phút mà không có biến dạng hay hư hỏng.
Khả năng chịu tải thực tế có thể lớn hơn nhiều, lên đến 10.000 kg trên hai khung.

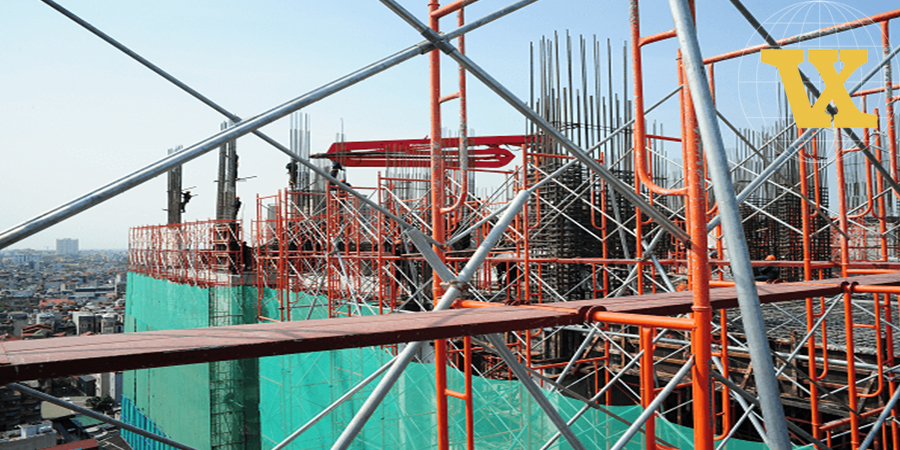

Nhờ thiết kế hiện đại hơn, giàn giáo nêm có khả năng chịu tải vượt trội hơn:
Khả năng tải của tháp bốn chân tiêu chuẩn: Khoảng 10.000 kg (10 tấn) khi lắp dựng đúng kỹ thuật trên nền móng phù hợp.
Khả năng chịu tải của hệ thống hạng nặng (Loại Z): Có thể vượt quá 546 kN (khoảng 55 tấn), phù hợp với các tòa nhà siêu trọng hoặc có độ cao rất lớn.
Nhà thầu cần lưu ý rằng, các con số "lý thuyết" hoặc "kiểm định" chỉ đạt được khi các điều kiện lý tưởng được đáp ứng. Trên thực tế, nhiều yếu tố có thể làm giảm đáng kể sức chịu tải của giàn giáo:
Hư hỏng, biến dạng: Các khung, thanh giằng... đã bị cong vênh do các lần sử dụng trước, mối hàn bị nứt, rỉ sét ăn mòn làm giảm tiết diện thép.
Lắp đặt sai kỹ thuật: Thiếu giằng chéo, neo giằng không đủ hoặc không đúng vị trí, các khớp nối không được siết chặt.
Sàn thao tác kém chất lượng: Sàn không đủ độ dày để phân bố đều tải trọng.
Chân đế không vững: Không sử dụng tấm lót/kích điều chỉnh, đặt trên nền đất yếu, lún, không bằng phẳng.
Sử dụng thiết bị đã quá cũ: Các giàn giáo đã qua quá nhiều lần luân chuyển, giảm độ bền của vật liệu.

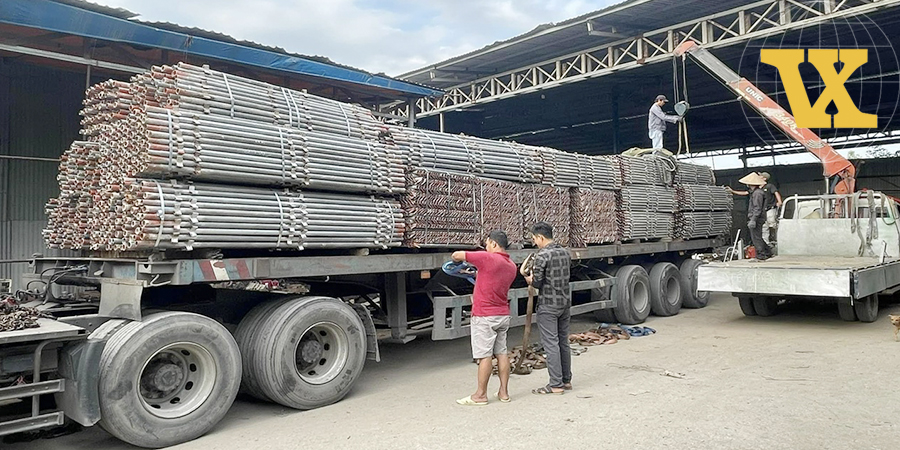

Giàn giáo Việt Xô cung cấp giàn giáo đạt tiêu chuẩn chịu lực cao, giúp nhà thầu yên tâm thi công.
Sản phẩm:
Giàn giáo khung
Giàn giáo nêm
Kích tăng
Phụ kiện
Chất lượng sản phẩm đạt tiêu chuẩn xuất khẩu, được sản xuất trên dây chuyền công nghệ hiện đại.
Bảo hành tiêu chuẩn, hỗ trợ kỹ thuật trọn đời sản phẩm.
Kinh nghiệm thực tế từ hơn 2000 dự án hoàn thiện trên khắp cả nước.
Giá cả cạnh tranh do chủ động sản xuất, không qua trung gian.
Đội ngũ tư vấn chuyên nghiệp, sẵn sàng hỗ trợ lựa chọn giải pháp giàn giáo tối ưu nhất cho từng công trình.
Tính toán tải trọng giàn giáo một cách chính xác và khoa học là nền tảng của một công trình an toàn.
Một khi việc tính toán tải trọng được thực hiện một cách cẩn trọng, nó sẽ là "tấm vé thông hành" an toàn cho toàn bộ hành trình thi công, bảo vệ sinh mạng con người và đảm bảo sự thành công, đúng tiến độ của dự án. Công Ty TNHH Giàn Giáo Việt Xô cam kết đồng hành cùng các nhà thầu, cung cấp không chỉ sản phẩm chất lượng cao, đạt chuẩn kiểm định, mà còn là những tư vấn kỹ thuật chuyên sâu, giúp các công trình của bạn luôn vững chắc và an toàn.
