Trong thi công xây dựng, bản vẽ kỹ thuật chính là "ngôn ngữ" giao tiếp giữa kỹ sư thiết kế, nhà thầu và đội ngũ thi công hiện trường. Một sai sót nhỏ trong việc đọc hiểu ký hiệu có thể dẫn đến sai lệch kết cấu, lãng phí vật tư hoặc thậm chí là sự cố an toàn nghiêm trọng. Đặc biệt với kết cấu thép và hệ giàn giáo – những hạng mục chịu lực chính và ảnh hưởng trực tiếp đến tính mạng con người – việc nắm vững hệ thống ký hiệu và thông số kỹ thuật là yêu cầu bắt buộc đối với mọi nhà thầu.
Tại Công ty TNHH Giàn Giáo Việt Xô, chúng tôi không chỉ cung cấp thiết bị mà còn đồng hành cùng quý khách trong việc tư vấn kỹ thuật, đảm bảo mọi hạng mục thi công đều tuân thủ đúng tiêu chuẩn. Bài viết này Việt Xô sẽ là cẩm nang chi tiết giúp quý khách giải mã bản vẽ kết cấu thép và giàn giáo một cách chính xác, từ đó tối ưu hóa hiệu quả thi công và kiểm soát rủi ro.
Bản vẽ kết cấu thép không đơn thuần là hình vẽ minh họa mà là tập hợp các thông số kỹ thuật quy định chính xác về hình học, kích thước, chủng loại vật liệu và phương pháp liên kết của từng cấu kiện. Việc đọc hiểu thành thạo mang lại ba lợi ích cốt lõi:
Thứ nhất, đảm bảo tính chính xác trong gia công và lắp dựng. Bản vẽ shop drawing (bản vẽ chi tiết thi công) mô tả duy nhất từng cấu kiện như cột C1, dầm D1 với đầy đủ kích thước, liên kết bu lông, mối hàn. Đọc sai ký hiệu đồng nghĩa với việc chế tạo sai, gây lãng phí và chậm tiến độ .
Thứ hai, kiểm soát chất lượng và nghiệm thu. Bản vẽ là cơ sở pháp lý để đánh giá sản phẩm đã đạt yêu cầu thiết kế hay chưa. Nhà thầu nắm rõ thông số sẽ dễ dàng phát hiện sai lệch từ sớm.
Thứ ba, tối ưu hóa chi phí. Hiểu đúng bản vẽ giúp bóc tách khối lượng chính xác, tránh đặt hàng thừa hoặc thiếu vật tư như thép hình, bu lông, que hàn .
Trước khi đọc ký hiệu và thông số, cần xác định bản vẽ đang sử dụng thuộc loại nào. Mỗi loại bản vẽ phục vụ một mục đích riêng và cung cấp mức độ thông tin khác nhau.

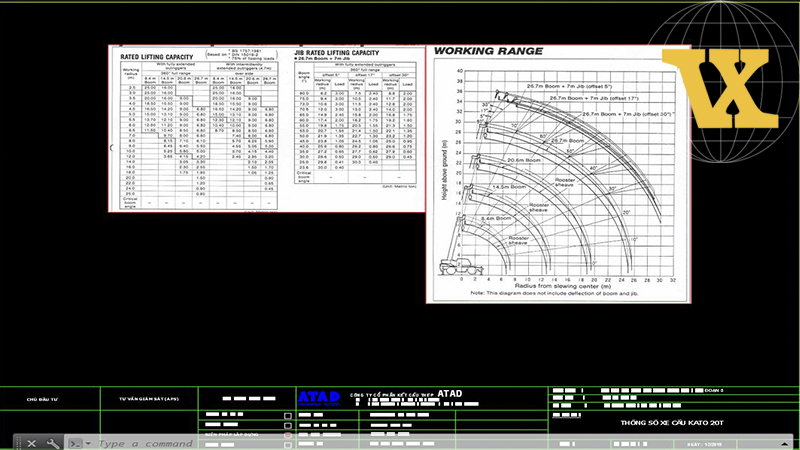

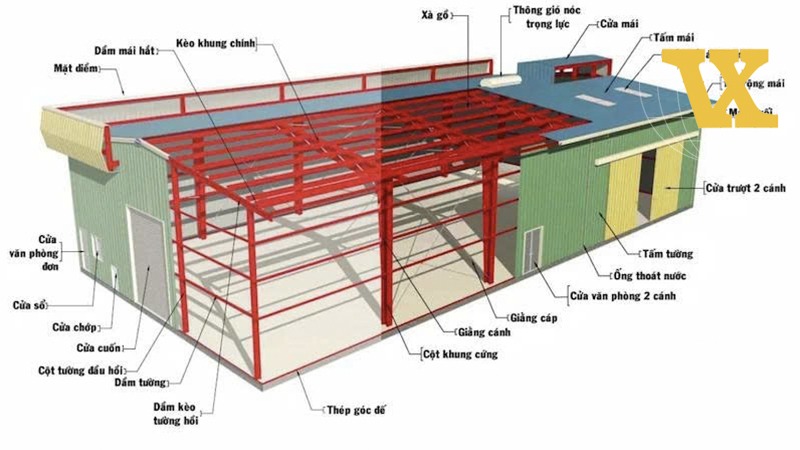

Bản vẽ thiết kế kết cấu thép thể hiện hình dạng, kích thước và cách bố trí các cấu kiện chịu lực trong công trình. Những nội dung thường gặp gồm:
Mặt bằng bố trí cột, dầm và khung thép.
Mặt đứng thể hiện chiều cao, cao độ và vị trí các cấu kiện.
Mặt cắt thể hiện hình dạng và kích thước tiết diện.
Chi tiết liên kết bu lông, bản mã và mối hàn.
Ghi chú về vật liệu, tiêu chuẩn và yêu cầu chế tạo.
Loại bản vẽ này giúp kỹ sư và nhà thầu hiểu cấu tạo tổng thể của công trình trước khi chuyển sang bước gia công, lắp dựng.
Bản vẽ gia công tập trung vào từng cấu kiện riêng biệt, chẳng hạn như dầm, cột, bản mã, thanh giằng hoặc khung thép.
Các thông tin cần chú ý bao gồm chiều dài cắt, kích thước tiết diện, vị trí lỗ bu lông, góc vát, quy cách mối hàn và yêu cầu hoàn thiện bề mặt nếu có.
Khi đọc bản vẽ gia công, cần đối chiếu mã cấu kiện với bảng thống kê để tránh nhầm lẫn giữa những chi tiết có hình dạng gần giống nhau nhưng khác kích thước.

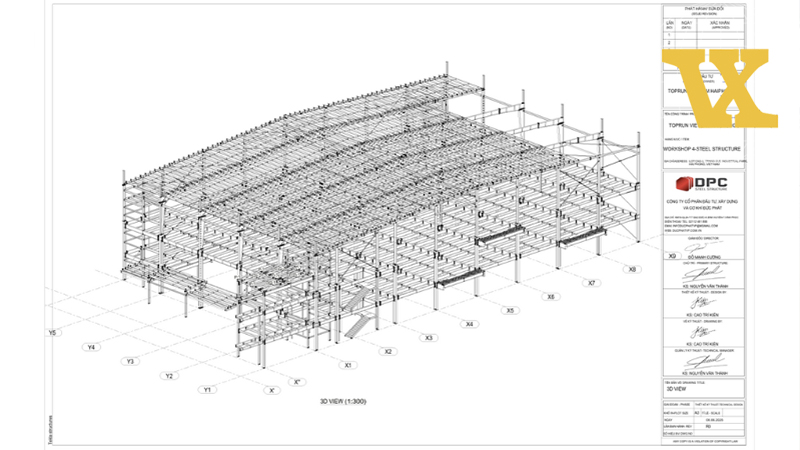

Bản vẽ lắp dựng thể hiện vị trí và trình tự bố trí các cấu kiện trong công trình. Người đọc cần quan tâm đến:
Trục định vị và cao độ lắp dựng.
Mã cột, dầm, giằng và các cấu kiện liên quan.
Vị trí liên kết tại nút giao.
Hướng đặt cấu kiện và mặt liên kết.
Yêu cầu giằng ổn định trong quá trình lắp dựng nếu được thể hiện.
Đây là cơ sở để đội thi công xác định cấu kiện nào được lắp ở vị trí nào và kiểm tra sự phù hợp giữa thực tế với thiết kế.

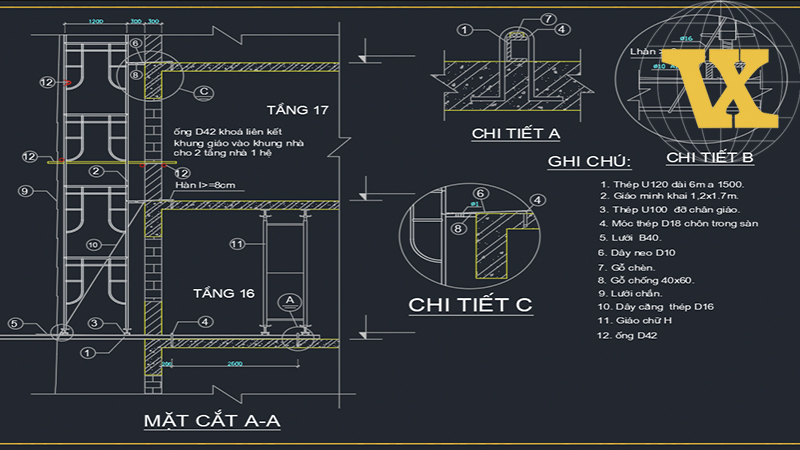

Bản vẽ giàn giáo có thể thể hiện mặt bằng bố trí, mặt đứng, mặt cắt và chi tiết liên kết của hệ thống. Tùy mục đích sử dụng, bản vẽ cần làm rõ những thông tin như:
Loại hệ giàn giáo và mã cấu kiện.
Khoảng cách giữa các cây đứng hoặc khung giàn giáo.
Vị trí thanh giằng ngang, giằng chéo.
Cao độ chân đế, kích tăng và sàn thao tác.
Vị trí neo giữ vào công trình nếu có
Tải trọng thiết kế và các giới hạn sử dụng liên quan.
Yêu cầu về nền đặt giàn giáo, trình tự lắp dựng và kiểm tra.
Đối với hệ giàn giáo dùng chống đỡ cốp pha, cần phân biệt bản vẽ bố trí thiết bị với hồ sơ tính toán chống đỡ. Sơ đồ bố trí đơn thuần không đủ để xác nhận khả năng chịu lực của hệ thống.
Kinh nghiệm từ các đơn vị thiết kế chuyên nghiệp cho thấy, để đọc một bộ bản vẽ kết cấu thép chính xác, nhà thầu nên tuân theo trình tự logic sau :
Mỗi bộ hồ sơ thường có một bảng chú thích riêng ở đầu hoặc cuối tài liệu, giải thích các ký hiệu vật liệu, ký hiệu mối hàn, ký hiệu bu lông và các quy ước riêng của dự án. Nhà thầu tuyệt đối không được bỏ qua bước này vì cùng một ký hiệu có thể có ý nghĩa khác nhau giữa các dự án .
Bản vẽ tổng thể cung cấp hệ lưới cột (grid lines), hệ trục, cao độ các tầng và hướng nhìn của các mặt cắt. Đây là nền tảng để định vị chính xác vị trí từng cấu kiện trong không gian công trình, tránh nhầm lẫn giữa các trục .
Đây là phần quyết định trực tiếp đến gia công. Mỗi trang shop drawing thường chỉ thể hiện một cấu kiện duy nhất với đầy đủ chi tiết liên kết, bản mã, bu lông, chiều dài và mặt cắt. Nhà thầu cần đối chiếu từng thông số với bản vẽ tổng thể để đảm bảo tính đồng bộ .
Khác với kết cấu thép (thường do kỹ sư thiết kế chịu trách nhiệm chính), bản vẽ giàn giáo thường do nhà thầu thi công lập dựa trên yêu cầu thực tế và tiêu chuẩn an toàn. Tuy nhiên, các thông số kỹ thuật trên bản vẽ giàn giáo lại mang tính sống còn đối với an toàn lao động.
Tiêu chuẩn quốc gia TCVN 13662:2023 (Giàn giáo – Yêu cầu an toàn) quy định chi tiết các thông số mà nhà thầu phải thể hiện và tuân thủ trên bản vẽ thi công giàn giáo . Một số thông số quan trọng bao gồm:
Chiều cao lan can bảo vệ: Thanh lan can trên cùng phải có chiều cao từ 900 mm đến 1.200 mm so với mặt sàn công tác. Khoảng cách giữa các trụ đứng lắp lan can không được vượt quá 3 m .
Tấm chắn chân sàn (Toe board): Phải có chiều cao tối thiểu 90 mm tính từ bề mặt sàn công tác để ngăn vật liệu rơi xuống .
Hệ số an toàn: Giàn giáo phải được tính toán với hệ số an toàn là 4, nghĩa là kết cấu phải chịu được tải trọng gấp bốn lần tải thiết kế .
Neo giàn giáo vào kết cấu: Khi giàn giáo cần neo vào công trình, bản vẽ phải thể hiện rõ vị trí và phương pháp neo. Kết cấu neo phải là kết cấu chính đủ cứng vững, và bộ phận neo phải được thiết kế để không gây quá tải lên giàn giáo .
Trên bản vẽ thi công giàn giáo, nhà thầu thường ghi chú quy cách ống thép. Ví dụ, ký hiệu Ø48x3.5 nghĩa là ống thép đường kính ngoài 48 mm, độ dày thành ống 3,5 mm. Đây là quy cách phổ biến cho giàn giáo khung và giàn giáo ống thép tiêu chuẩn tại Việt Nam . Với giàn giáo nêm (Ringlock), cột đứng thường có đường kính lớn hơn (D49 hoặc D60) để đảm bảo khả năng chịu tải.
Bản vẽ giàn giáo phải thể hiện rõ hệ giằng chéo (bao gồm giằng dọc và giằng ngang) để tạo ra các "miếng cứng" không gian. Nguyên tắc thiết kế là phải ổn định cho từng khung giáo riêng lẻ và ổn định cho toàn bộ hệ thống. Các thanh giằng chéo thường được bố trí theo hình chữ X hoặc chữ Z giữa các khung.
Công ty TNHH Giàn Giáo Việt Xô là đơn vị chuyên sản xuất và cung cấp giàn giáo, cốp pha thép cùng nhiều thiết bị xây dựng chất lượng cao cho các công trình trên toàn quốc.
Sản phẩm chính
Giàn giáo khung.
Giàn giáo nêm.
Cốp pha thép.
Kích tăng.
Xà gồ thép.
Mâm thao tác.
Phụ kiện giàn giáo.
Gia công cơ khí theo yêu cầu.
Lợi thế khi hợp tác với Việt Xô
Chủ động sản xuất tại nhà máy.
Sử dụng thép đạt tiêu chuẩn.
Gia công bằng máy móc hiện đại.
Mối hàn chắc chắn.
Kiểm tra chất lượng trước khi xuất xưởng.
Đa dạng lựa chọn bề mặt: sơn dầu hoặc mạ kẽm theo yêu cầu.
Hỗ trợ tư vấn giải pháp phù hợp với từng loại công trình và ngân sách.
Đội ngũ kỹ thuật của Việt Xô luôn sẵn sàng hỗ trợ khách hàng lựa chọn loại giàn giáo phù hợp nhất, đảm bảo hiệu quả đầu tư và an toàn trong quá trình thi công.
Đọc bản vẽ kết cấu thép và giàn giáo là kỹ năng cần thiết đối với nhà thầu, kỹ sư công trường và bộ phận quản lý vật tư. Nắm vững khung tên, ký hiệu, kích thước, cao độ, vật liệu và liên kết giúp hạn chế sai sót trong gia công, lắp dựng và nghiệm thu.
Đặc biệt, với giàn giáo xây dựng, việc đọc đúng sơ đồ bố trí phải đi kèm hiểu biết về hệ giằng, neo giữ, nền đặt và yêu cầu chịu lực. Không nên dựa vào hình vẽ tổng thể hoặc kinh nghiệm chủ quan để tự thay đổi cấu hình hệ thống.
Công Ty TNHH Giàn Giáo Việt Xô khuyến nghị nhà thầu kiểm tra kỹ hồ sơ kỹ thuật, xác nhận đúng chủng loại thiết bị và phối hợp với người có chuyên môn trước khi triển khai. Chuẩn bị đúng ngay từ đầu là nền tảng để thi công hiệu quả, kiểm soát chi phí và bảo đảm an toàn cho công trình.
